YZDS系列圓振動篩
| 簡 介 |
| YZDS系列振動篩為新從國外引進技術，具有當代國際先進水平的一種圓運動振動篩，該系列振動篩廣泛適用于冶金、礦山、煤炭、建材、化工、電力、交通、輕工等部門進行各種物料的分級。它具有如下特點： |
| 1、結構新穎，技術參數先進，處理能力大，篩分效率高。 |
| 2、采用振動電機作為激振源，使用維修方便。 |
| 3、采用彈簧鋼編織篩網或沖孔篩板，使用壽命長，不易堵孔。 |
| 4、采用橡膠隔振彈簧，壽命長、噪聲小、過共振區(qū)平穩(wěn)等。 |
| 結構與型號 |
| 型號 |
| YZDSXXXX |
| Y-表示圓運動軌跡 |
| ZD-表示振動電機 |
| S-表示振動篩 |
| XX-表示篩面寬度（dm） |
| XX-表示篩面長度（dm） |

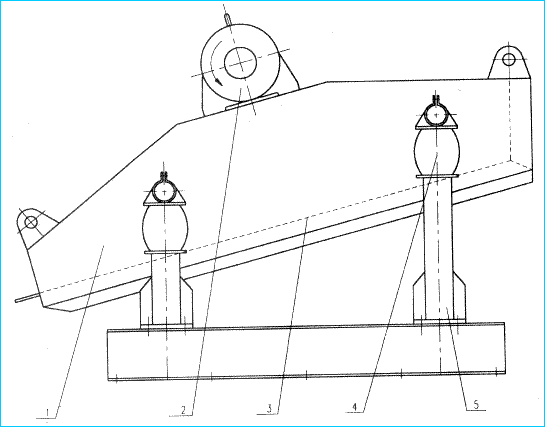

| 結構 |
 |
| 1-篩箱 2-慣性電機 3-篩面 4-橡膠簧 5-支座 |
| 工作原理 |
| YZDS系列振動篩為單軸圓運動慣性振動篩，它是利用慣性電機工作時，偏心塊產生的慣性力迫使篩箱產生振動，使加到篩機篩面上的物料產生的物料產生拋擲運動，從而使一定粒度的物料顆粒透過篩孔，實現篩分操作。 |
| 由于激振器布置在篩箱重心的上方，故篩箱兩端橢圓長軸成正八字形，且給料端橢圓長軸的上端朝向排料方向，有利于給到箱機上的物料迅速散開，而排料端橢圓長軸上端逆著排料方向，減低物料運動速度，有利于難篩物料透篩，且圓弧狀的篩面又增大了篩機的有效面積，從而可提高其處理能力。 |
| 主要技術參數 |
|
規(guī)格型號 |
面積 m×m |
篩孔尺寸mm |
給料粒度 mm |
處理能力 t/h |
振動次數 t/h |
雙振幅 mm |
重量 kg |
| YZDS0510 | 0.5 | 5-25 | <100 | 5-20 | 965 | 6-8 | 250 |
| YZDS0515 | 0.75 | 5-25 | <100 | 8-30 | 965 | 6-8 | 375 |
| YZDS0520 | 1.0 | 5-25 | <100 | 10-40 | 965 | 6-8 | 500 |
| YZDS0715 | 1.12 | 5-25 | <100 | 15-50 | 965 | 6-8 | 560 |
| YZDS0720 | 1.5 | 5-25 | <100 | 16-60 | 965 | 6-8 | 750 |
| YZDS0725 | 1.87 | 5-25 | <100 | 18-70 | 965 | 6-8 | 935 |
| YZDS1020 | 2.0 | 5-50 | <150 | 20-80 | 965 | 6-8 | 1000 |
| YZDS1025 | 2.5 | 5-50 | <150 | 30-100 | 965 | 6-8 | 1250 |
| YZDS1030 | 3.0 | 5-50 | <150 | 40-150 | 965 | 6-8 | 1500 |
| YZDS1035 | 3.5 | 5-50 | <150 | 50-180 | 965 | 6-8 | 1750 |
| YZDS1220 | 2.4 | 5-50 | <150 | 30-100 | 965 | 6-8 | 1200 |
| YZDS1225 | 3.12 | 5-50 | <150 | 40-150 | 965 | 6-8 | 1560 |
| YZDS1230 | 3.75 | 5-50 | <200 | 60-200 | 965 | 6-8 | 1875 |
| YZDS1235 | 4.37 | 5-50 | <200 | 70-250 | 965 | 6-8 | 2185 |
